STELAŻ DELFIN PODTYNK WC A101S

OPIS

Podtynkowy zestaw spłukujący do WC DELFIN A101 S

W SKŁAD ZESTAWU WCHODZĄ:

• Elementy mocujące do mocowania bidetu: pręt gwintowany M12 – 2 szt., podkładki 4 szt., nakrętka 2 szt., osłony gwintu 2 szt.
• Zestaw mocujący: śruba Ø8×60 – 4 szt., kołek Ø12 – 4 szt.
• Kolano odpływu HT 90/110 polietylen, PE-HD
• Pokrywa otworu serwisowego łatwo skracalna
• Zbiornik z zaworem spustowym i napełniającym
• Zestaw zabezpieczeń do ochrony otworów montażowych podczas instalacji systemu
• Rama samonośna
• Śruby mechanizmu – 2 szt.
• Śrubunek 1/2" przyłącza wody z wbudowanym zaworem kątowym Schell 1/2" –3/8"
• Uszczelka odpływu, rura polipropylenowa, uszczelka rury
• Uszczelka, rura polipropylenowa, karbowana wkładka

NAJWAŻNIEJSZE CECHY:

• Podwójne spłukiwanie, niezależnie regulowane z rezerwą higieniczną
• Kompatybilny ze wszystkimi przyciskami sterującymi DELFIN
• Konstrukcja izolacji styropianowej upraszcza zabudowę, zapobiega
  kondensacji wilgoci na powierzchni zbiornika i tłumi drgania przenoszone
  ze zbiornika do konstrukcji budynku
• Budowa ramy pozwala na zakotwiczenie w konstrukcji płyt gipsowo-kartonowych lub do ściany nośnej
• Pokrywa otworu serwisowego upraszcza montaż i zapobiega przenikaniu wilgoci oraz zanieczyszczeń
• Materiał konstrukcji nośnej: metal malowany proszkowo
• Głębokość montażu regulowana od 20–95 mm
• Nadaje się do montażu zdalnego sterowania pneumatycznego lub sterowania sensorowego
• Zbiornik składa się z jednego elementu, a tym samym zapewnia 100% szczelności
• Zainstalowany moduł zakotwiczony do konstrukcji płyt gipsowych i
  podłogi ma odpowiednią wytrzymałość, nie ma potrzeby stosowania
  dodatkowych elementów wzmacniających
• Regulowane nogi kotwiące z hamulcem w zakresie 0–200 mm
• Mechanizm przesuwny uchwytu odpływu o ośmiu położeniach w zakresie 0–93 mm
• Zestaw do mocowania wspornika z przejściówką DG1/2" do desek z funkcją bidetu
• Doprowadzenie wody z tyłu/z góry
• Zawór kątowy z możliwością podłączenia do instalacji MEPLA
• Serwis bez narzędzi
• Głębokość konstrukcji 125 mm
• Widoczny znak niwelacji oraz linie centrujące

DANE TECHNICZNE:

• Podwójne spłukiwanie:

  • duże: 6-9 l (domyślne 6 l)
  • małe: 3-3,5 l (domyślne 3 l)
• Objętość wody w zbiorniku: 9 l
• Rezerwa higieniczna: 3 l
• Zalecany zakres ciśnienia: 0,3-0,5 MPa
• Funkcjonalny zakres ciśnienia wody: 0,05-0,8 MPa
• Podłączenia wody: od tyłu lub od góry otworami montażowymi G1/2"

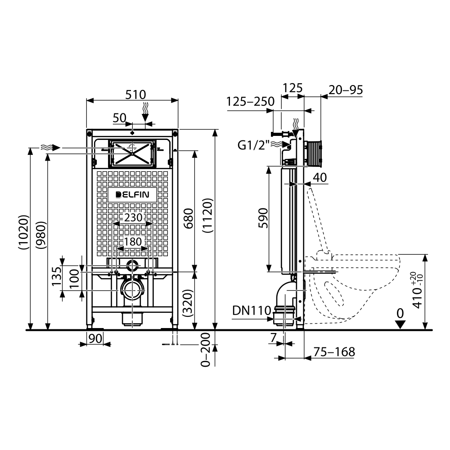

• Wymiary: 1120 × 520 mm
• Test wytrzymałości: 400 kg
